Descriptor

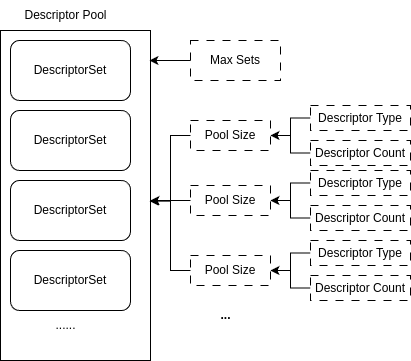

Descriptor Pool

vk::DescriptorPoolCreateInfo descriptorPoolCreateInfo;
    descriptorPoolCreateInfo
        .setPoolSizes({poolSize1, poolSize2, ...}) // 设置池中各类描述符的数量
        .setMaxSets(maxDescriptorSize)   // 设置池最多可分配的 Descriptor Set 数量
        .setFlags(vk::DescriptorPoolCreateFlagBits::eFreeDescriptorSet); // 设置池的标志位, 允许单个descriptor释放，而不是通过释放pool去释放descriptor

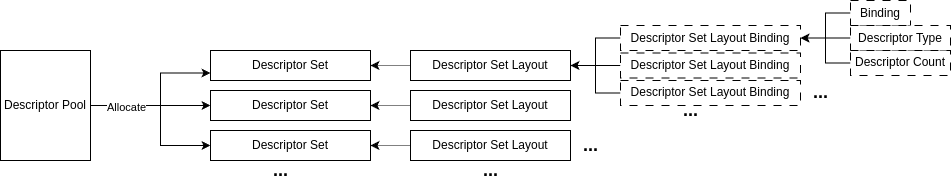

Descriptor Set

一个DescriptorSetLayout对应一个DescriptorSet，定义其Descriptor的binding、type(UniformBuffer、 CombinedImageSampler...)和count(layout(set=0, binding=0) uniform UniformBuffer { mat4 mvp; } ubos[5];)

vk::DescriptorSetAllocateInfo descriptorSetAllocateInfo;
descriptorSetAllocateInfo.setDescriptorPool(descriptorPool)
    .setDescriptorSetCount(descriptorSetCount)
    .setSetLayouts({descriptorSetLayout1,descriptorSetLayout2, ...});

vk::DescriptorSetLayoutCreateInfo descriptorSetLayoutCreateInfo{};
descriptorSetLayoutCreateInfo.setBindings({descriptorSetLayoutBinding1, descriptorSetLayoutBinding2, ...});

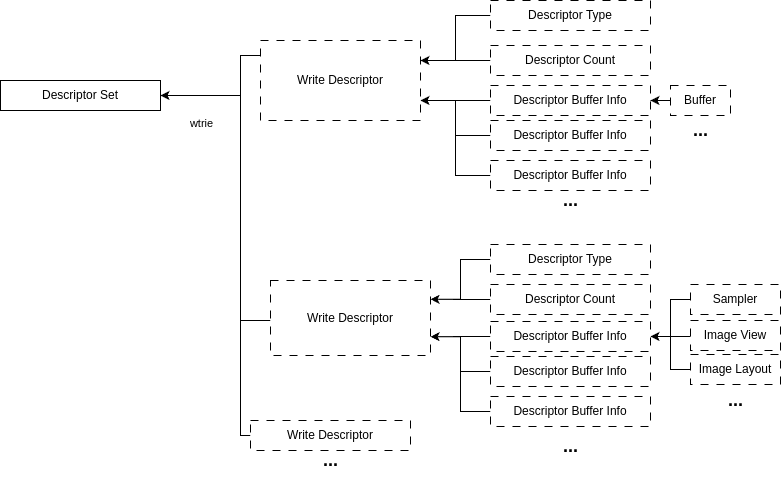

Update Descriptor

这里的Descriptor count要和Layout定义的一致

vk::DescriptorBufferInfo descriptorBufferInfo1;
descriptorBufferInfo1.setBuffer(uniformBuffer)
    .setOffset(0)
    .setRange(size);
...

vk::WriteDescriptorSet writer;
writer.setBufferInfo({descriptorBufferInfo1, descriptorBufferInfo2, ...})
    .setDescriptorType(vk::DescriptorType::eUniformBuffer)
    .setDescriptorCount(descriptorCount)
    .setDstArrayElement(0)
    .setDstBinding(binding)
    .setDstSet(dstSet);

vk::DescriptorImageInfo descriptorImageInfo1;
descriptorImageInfo1.setSampler(sampler)
    .setImageView(imageView)
    .setImageLayout(vk::ImageLayout::eShaderReadOnlyOptimal);
...

vk::WriteDescriptorSet writer;
writer.setImageInfo({descriptorImageInfo1, descriptorImageInfo2, ...})
    .setDescriptorType(vk::DescriptorType::eCombinedImageSampler)
    .setDescriptorCount(descriptorCount)
    .setDstArrayElement(0)
    .setDstBinding(binding)
    .setDstSet(dstSet);

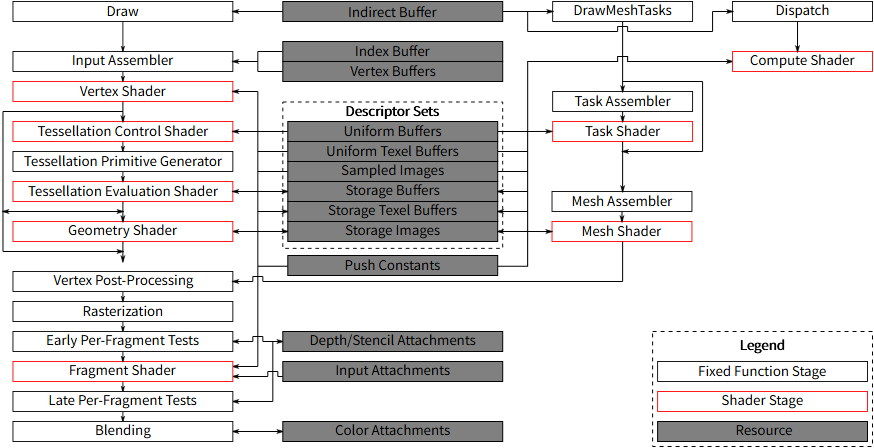

Vulkan Pipeline

1. 通用管线阶段
   • eTopOfPipe: 管线的逻辑起点，无实际操作。
   • eBottomOfPipe: 管线的逻辑终点，无实际操作。
   • eAllGraphics: 所有图形管线阶段的集合（包括顶点处理、片段处理等）。
   • eAllCommands: 所有命令的集合（包括图形、计算、传输等）。
   • eNone / eNoneKHR: 表示无特定阶段，通常用于占位或禁用。
2. 图形管线阶段
   • eDrawIndirect: 间接绘制命令（如 vkCmdDrawIndirect）。
   • eVertexInput: 顶点数据输入（顶点缓冲区读取、索引缓冲区等）。
   • eVertexShader: 顶点着色器执行。
   • eTessellationControlShader: 细分控制着色器（Tessellation）。
   • eTessellationEvaluationShader: 细分评估着色器。
   • eGeometryShader: 几何着色器。
   • eFragmentShader: 片段着色器。
   • eEarlyFragmentTests: 早期片段测试（深度测试、模板测试）。
   • eLateFragmentTests: 后期片段测试。
   • eColorAttachmentOutput: 颜色附件输出（写入渲染目标）。
3. 计算管线阶段
   • eComputeShader: 计算着色器执行。
4. 传输阶段
   • eTransfer: 传输操作（如 vkCmdCopyBuffer、vkCmdCopyImage）。
5. 主机阶段
   • eHost: 主机操作（如主机内存访问或同步）。
6. 扩展相关阶段
   • eTransformFeedbackEXT: 变换反馈（扩展 VK_EXT_transform_feedback）。
   • eConditionalRenderingEXT: 条件渲染（扩展 VK_EXT_conditional_rendering）。
   • eAccelerationStructureBuildKHR / eAccelerationStructureBuildNV: 加速结构构建（光线追踪，扩展 VK_KHR_acceleration_structure 或 VK_NV_acceleration_structure）。
   • eRayTracingShaderKHR / eRayTracingShaderNV: 光线追踪着色器（扩展 VK_KHR_ray_tracing_pipeline 或 VK_NV_ray_tracing）。
   • eFragmentDensityProcessEXT: 片段密度处理（扩展 VK_EXT_fragment_density_map）。
   • eFragmentShadingRateAttachmentKHR / eShadingRateImageNV: 片段着色率/着色率图像（扩展 VK_KHR_fragment_shading_rate 或 VK_NV_shading_rate_image）。
   • eCommandPreprocessNV / eCommandPreprocessEXT: 命令预处理（扩展 VK_NV_device_generated_commands 或 VK_EXT_device_generated_commands）。
   • eTaskShaderEXT / eTaskShaderNV: 任务着色器（网格着色管线，扩展 VK_EXT_mesh_shader 或 VK_NV_mesh_shader）。
   • eMeshShaderEXT / eMeshShaderNV: 网格着色器（扩展 VK_EXT_mesh_shader 或 VK_NV_mesh_shader）。

   这些阶段依赖特定的 Vulkan 扩展，通常与高级功能（如光线追踪、网格着色等）相关。

AccessFlagBits	描述	对应的 PipelineStageFlagBits
eIndirectCommandRead	间接命令缓冲区读取（如绘制或调度参数）	eDrawIndirect, eAccelerationStructureBuildKHR, eAccelerationStructureBuildNV
eIndexRead	索引缓冲区读取	eVertexInput
eVertexAttributeRead	顶点属性缓冲区读取	eVertexInput
eUniformRead	统一缓冲区或纹理读取（着色器访问）	eVertexShader, eTessellationControlShader, eTessellationEvaluationShader, eGeometryShader, eFragmentShader, eComputeShader, eRayTracingShaderKHR, eRayTracingShaderNV, eTaskShaderEXT, eTaskShaderNV, eMeshShaderEXT, eMeshShaderNV
eInputAttachmentRead	输入附件读取（在片段着色器中）	eFragmentShader
eShaderRead	着色器读取（包括采样器、图像、缓冲区等）	eVertexShader, eTessellationControlShader, eTessellationEvaluationShader, eGeometryShader, eFragmentShader, eComputeShader, eRayTracingShaderKHR, eRayTracingShaderNV, eTaskShaderEXT, eTaskShaderNV, eMeshShaderEXT, eMeshShaderNV
eShaderWrite	着色器写入（包括图像、缓冲区等）	eVertexShader, eTessellationControlShader, eTessellationEvaluationShader, eGeometryShader, eFragmentShader, eComputeShader, eRayTracingShaderKHR, eRayTracingShaderNV, eTaskShaderEXT, eTaskShaderNV, eMeshShaderEXT, eMeshShaderNV
eColorAttachmentRead	颜色附件读取（渲染目标）	eColorAttachmentOutput
eColorAttachmentWrite	颜色附件写入（渲染目标）	eColorAttachmentOutput
eDepthStencilAttachmentRead	深度/模板附件读取	eEarlyFragmentTests, eLateFragmentTests
eDepthStencilAttachmentWrite	深度/模板附件写入	eEarlyFragmentTests, eLateFragmentTests
eTransferRead	传输操作读取（如拷贝缓冲区、图像）	eTransfer
eTransferWrite	传输操作写入（如拷贝缓冲区、图像）	eTransfer
eHostRead	主机读取（CPU 访问设备内存）	eHost
eHostWrite	主机写入（CPU 写入设备内存）	eHost
eMemoryRead	通用内存读取（不特定于某个阶段）	任何阶段（eAllCommands 等）
eMemoryWrite	通用内存写入（不特定于某个阶段）	任何阶段（eAllCommands 等）
eNone / eNoneKHR	无特定访问类型（占位符）	任何阶段（通常与 eNone 或无阶段关联）
eTransformFeedbackWriteEXT	变换反馈写入（扩展）	eTransformFeedbackEXT
eTransformFeedbackCounterReadEXT	变换反馈计数器读取（扩展）	eDrawIndirect
eTransformFeedbackCounterWriteEXT	变换反馈计数器写入（扩展）	eTransformFeedbackEXT
eConditionalRenderingReadEXT	条件渲染缓冲区读取（扩展）	eConditionalRenderingEXT
eColorAttachmentReadNoncoherentEXT	非一致性颜色附件读取（扩展）	eColorAttachmentOutput
eAccelerationStructureReadKHR / eAccelerationStructureReadNV	加速结构读取（光线追踪，扩展）	eComputeShader, eRayTracingShaderKHR, eRayTracingShaderNV, eAccelerationStructureBuildKHR, eAccelerationStructureBuildNV
eAccelerationStructureWriteKHR / eAccelerationStructureWriteNV	加速结构写入（光线追踪，扩展）	eAccelerationStructureBuildKHR, eAccelerationStructureBuildNV
eFragmentDensityMapReadEXT	片段密度图读取（扩展）	eFragmentDensityProcessEXT
eFragmentShadingRateAttachmentReadKHR / eShadingRateImageReadNV	片段着色率/着色率图像读取（扩展）	eFragmentShadingRateAttachmentKHR, eShadingRateImageNV
eCommandPreprocessReadNV / eCommandPreprocessReadEXT	命令预处理读取（扩展）	eCommandPreprocessNV, eCommandPreprocessEXT
eCommandPreprocessWriteNV / eCommandPreprocessWriteEXT	命令预处理写入（扩展）	eCommandPreprocessNV, eCommandPreprocessEXT

CommandBuffer

State
